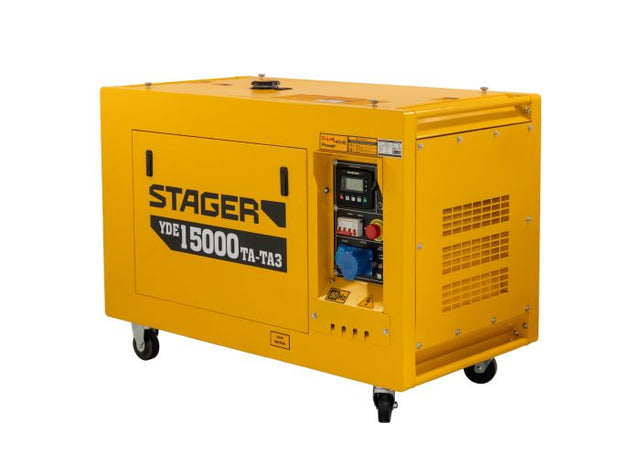

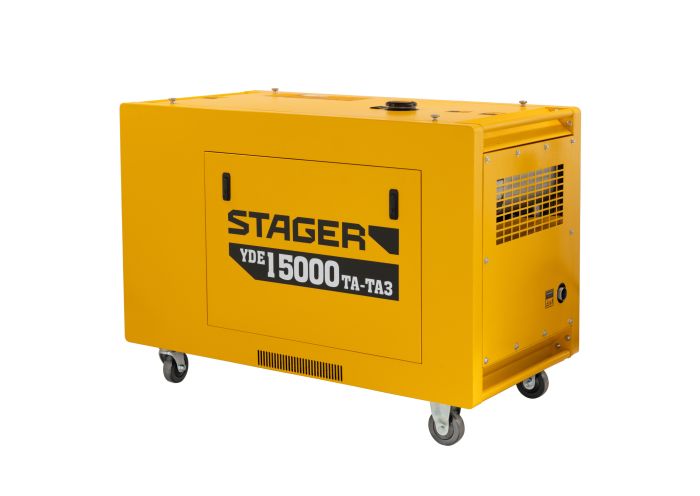

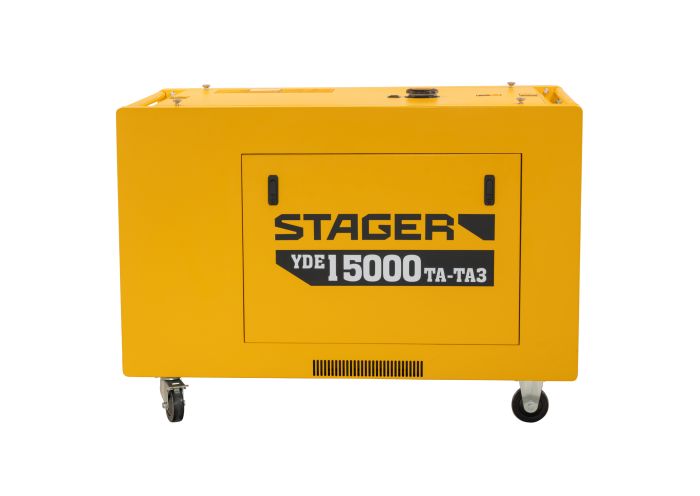

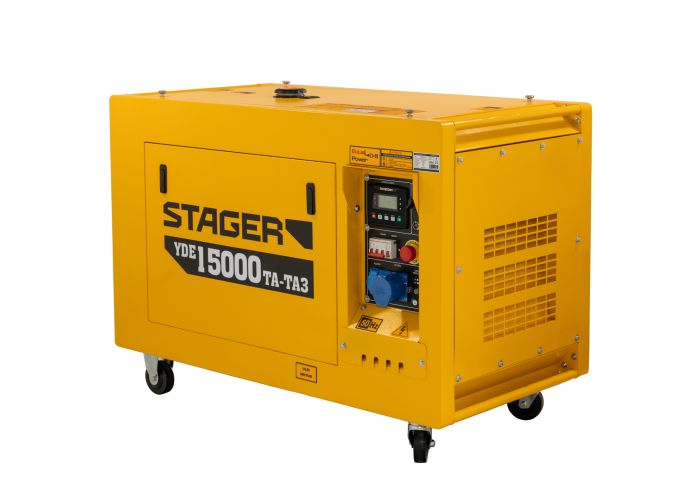

Stromerzeuger Stager YDE15000TA-TA3

Generatorspezifikationen (50 Hz)

Elektrische Daten

Allgemeine Daten

• Kraftstoff: Diesel

• Start: Elektrisch, 12 V

• Nettogewicht: 310 kg

• Abmessungen (L × B × H): 1230 × 650 × 780 mm

• Schallleistungspegel (LwA): 99 dB

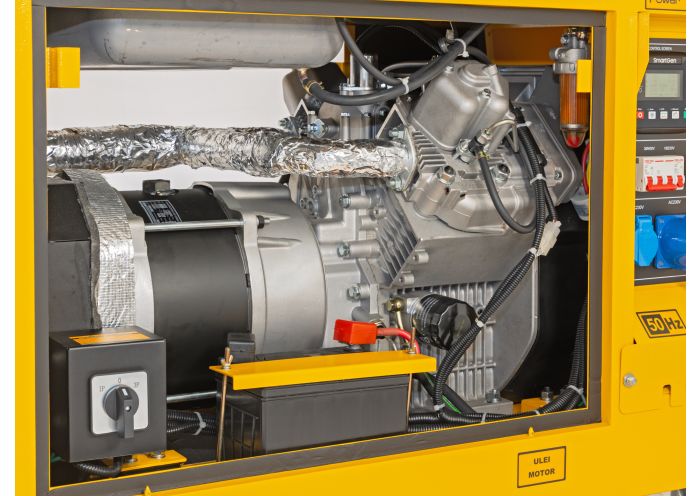

Motor

• Modell: HD2V92F

• Typ: Dieselmotor, 4-Takt, 2 Zylinder in V-Anordnung, luftgekühlt

• Bohrung × Hub: 92 × 75 mm

• Hubraum: 997 cm³

• Verdichtungsverhältnis: 20:1

• Nennleistung: 15 kW / 20 PS bei 3000 rpm

• Maximalleistung: 17 kW / 23 PS bei 3600 rpm

• Ansaugung: Saugmotor (natürlich)

• Regler: mechanisch

• Einspritzung: Direkteinspritzung

• Startsystem: elektrisch, 12 V

• Anlasser: 12 V, 1,8 kW

• Batterie: 12 V, 36 Ah (inklusive)

• Ölwanne / Ölfüllmenge: 2,4 L

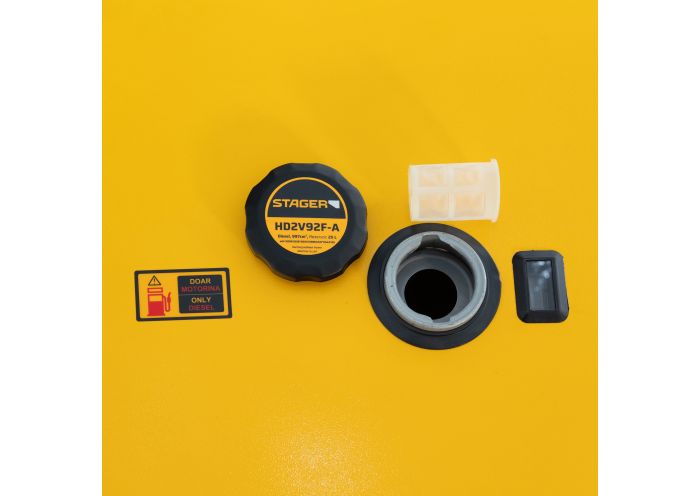

• Tankinhalt: 25 L

• Empfohlenes Öl: PRO 10W-30, SAE 10W-30 oder 15W-40

• Kraftstoff: saisonabhängiger Diesel (0# Sommer, −10# Winter, −35# tiefe Temperaturen)

• Kraftstoffverbrauch: 1,5–3,5 L/h (bei 30–100 % Last)

Alternator

• Typ: Synchronalternator, 2-polig, mit Schleifringen/Bürsten

• Nennleistung (einphasig): 11,5 kW / 11,5 kVA (cos φ = 1,0)

• Nennleistung (dreiphasig): 11,5 kW / 14,4 kVA (cos φ = 0,8)

• Max. (einphasig): 12 kW / 12 kVA

• Max. (dreiphasig): 12 kW / 15 kVA

• Nennspannung: 230 V / 400 V

• Frequenz: 50 Hz

• Nenndrehzahl: 3000 rpm

• Erregung: Selbsterregt, konstante Spannung, D-AVR (Digital AVR)

• Isolationsklasse: F

• Schutzart: IP23

• Kupplung: starre Kupplung (Direktkupplung)

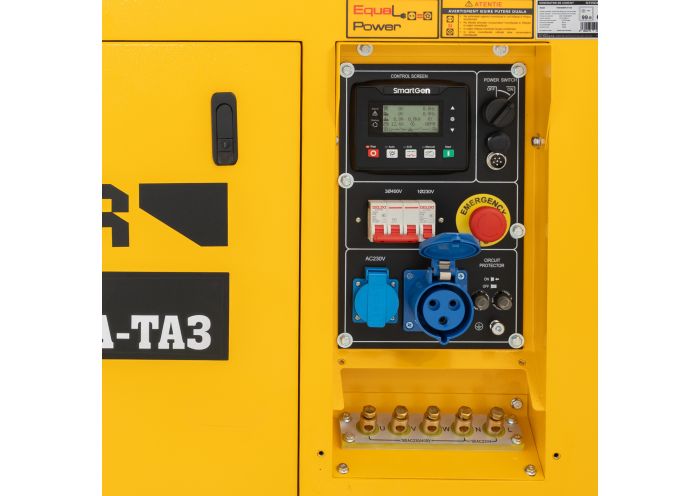

SmartGen Steuerpanel

• Modell: SmartGen HGM4020

• Anzeige: beleuchtetes LCD + Status-LEDs

• Betriebsarten: Manuell / Automatik / Stopp

Überwachung Generatorparameter:

• Spannung, Strom, Frequenz, Leistung, Last (%)

Überwachung Motorparameter:

• Temperatur, Öldruck, Kraftstoffstand, Drehzahl, Batteriespannung, Betriebsstunden, Anzahl Starts

Schutz- und Alarmfunktionen:

• Überspannung, Unterspannung, Überstrom, Frequenzfehler

• Niedriger Öldruck / niedriger Ölstand, hohe Temperatur

• Niedriger Kraftstoffstand, Start-/Stop-Fehler

Schnittstellen & Erweiterungen:

• USB-Port für Konfiguration/Parameter-Update

• ATS-kompatibel (Automatic Transfer Switch): ATS-Anschluss vorgerüstet, einfache Nachrüstung

• Optionales GSM-Modul (CMM366A-4G) für Fernüberwachung/-steuerung

I/O & Versorgung:

• Mehrere Ausgangsrelais (z. B. Kraftstoffpumpe, Anlasser, Alarm, Vorwärmung etc.)

• Konfigurierbare Sensoreingänge (Füllstand, Temperatur, Druck)

• Schutzart (Panel): IP55

• Versorgung: 8–35 V DC

• Leistungsaufnahme: < 1,2 W (Standby ≤ 0,5 W)

• Alternator-Spannungseingang: 15–360 V AC (Phase–N)

• Alternator-Frequenz: 50/60 Hz
